概述

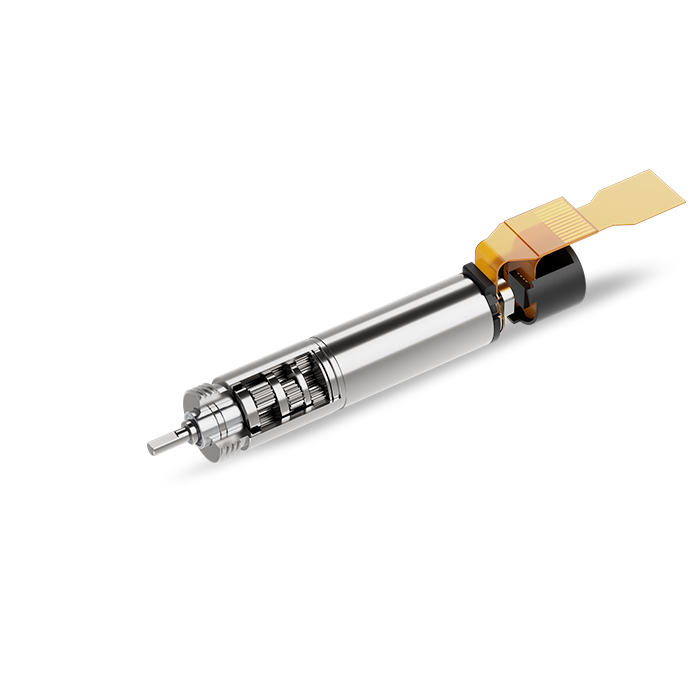

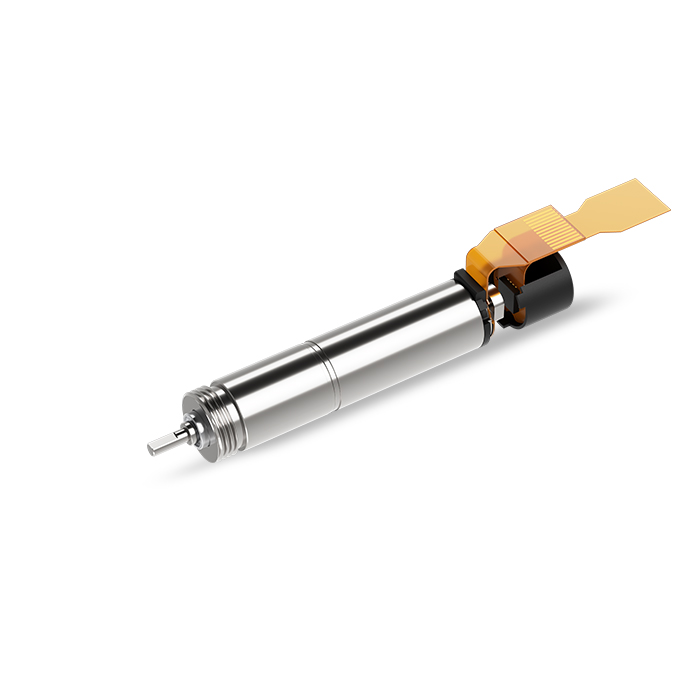

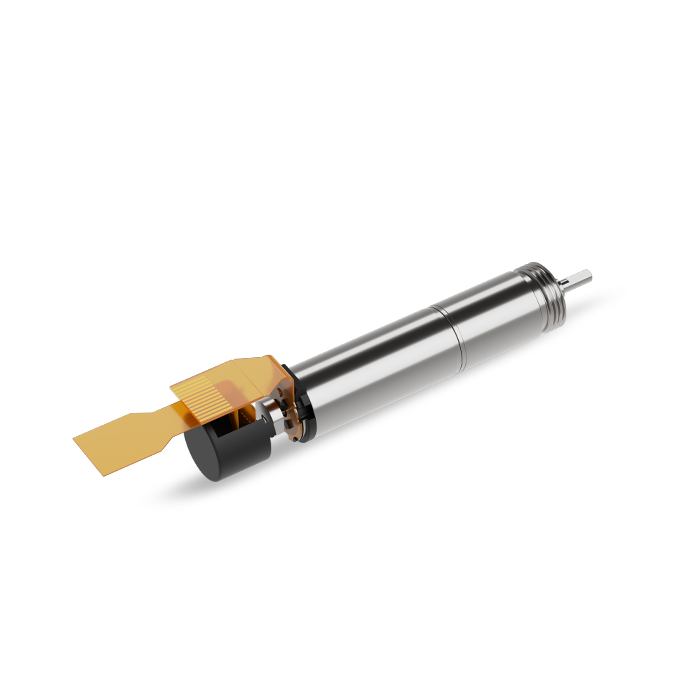

Φ8mm 行星減速箱（SMD系列）
型號：ZWSMD008008
直徑：8
長度：5.5~15.9
最大傳輸功率（W） ：0.84
最大連續轉矩（Nm）：0.1
最高連續輸入轉速：12000
環境溫度（℃) ：-30~+85
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 | 5 |
| 減速比 | 4 | 16，36 | 64，216 | 256，1296 | 1024 |
| 最大傳連續輸功率（W） | 0.84 | 0.52 | 0.39 | 0.13 | 0.04 |
| 最大瞬時傳輸功率（W） | 1.05 | 0.65 | 0.49 | 0.16 | 0.05 |
| 最大連續轉矩(Nm) | 0.01 | 0.02 | 0.06 | 0.08 | 0.1 |
| 最大瞬時轉矩(Nm) | 0.015 | 0.03 | 0.09 | 0.12 | 0.15 |
| 最高連續輸入轉速 | 12000 | 12000 | 12000 | 12000 | 12000 |
| 最高瞬時輸入轉速 | 20000 | 20000 | 20000 | 20000 | 20000 |
| 最大效率(%) | 90 | 81 | 73 | 65 | 59 |
| 空載平均空回(°) | 1.8 | 2 | 2.2 | 2.5 | 3 |
| 最大軸向動態載荷（N） | 5 | 5 | 5 | 5 | 5 |
| 最大徑向載荷（離法蘭4mm處）(N) | 5 | 6 | 7 | 8 | 8 |
| 齒輪箱長度L1(mm) | 5.5 | 8.1 | 10.7 | 13.3 | 15.9 |
| 重量（G） | 2.6 | 3.2 | 3.8 | 4.4 | 5 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩 (NM) |
減速比 | 減速箱長L1 (mm) |
|||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （A Max） |
轉矩 (NM) |
|||||||
| ZWSMD008008-04 | 12 | 9625 | 120 | 6375 | 0.55 | 0.01 | 29.5 | 0.01 | 0.015 | 4 | 5.5 |
| ZWSMD008008-16 | 12 | 2406 | 130 | 1594 | 0.6 | 0.03 | 32.1 | 0.02 | 0.03 | 16 | 8.1 |
| ZWSMD008008-36 | 12 | 1069 | 130 | 708 | 0.6 | 0.01 | 32.1 | 0.008 | 0.012 | 36 | 8.1 |
| ZWSMD008008-64 | 12 | 602 | 140 | 398 | 0.6 | 0.06 | 34.7 | 0.06 | 0.09 | 64 | 10.7 |
| ZWSMD008008-216 | 12 | 178 | 140 | 118 | 0.6 | 0.02 | 34.7 | 0.02 | 0.03 | 216 | 10.7 |
| ZWSMD008008-256 | 12 | 150 | 150 | 100 | 0.65 | 0.08 | 37.3 | 0.08 | 0.12 | 256 | 13.3 |
| ZWSMD008008-1296 | 12 | 30 | 150 | 20 | 0.65 | 0.04 | 37.3 | 0.04 | 0.06 | 1296 | 13.3 |
| ZWSMD008008-1024 | 12 | 38 | 160 | 25 | 0.7 | 0.10 | 39.9 | 0.1 | 0.15 | 1024 | 15.9 |
*注：以上具體參數可根據客戶要求定制。

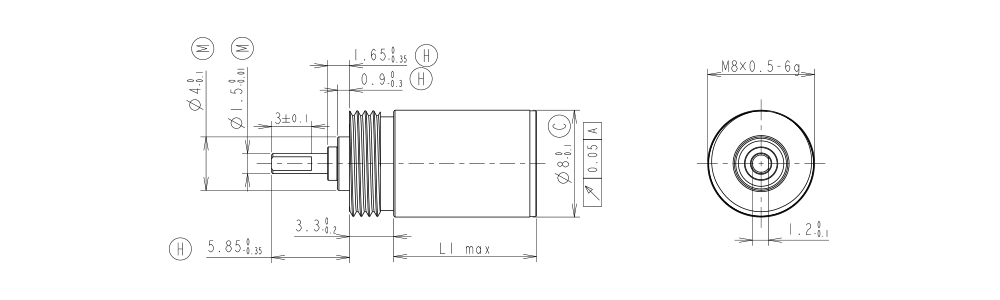

設計圖紙
查看詳情
資料下載
Φ8mm 行星減速箱（SMD系列）規格書
