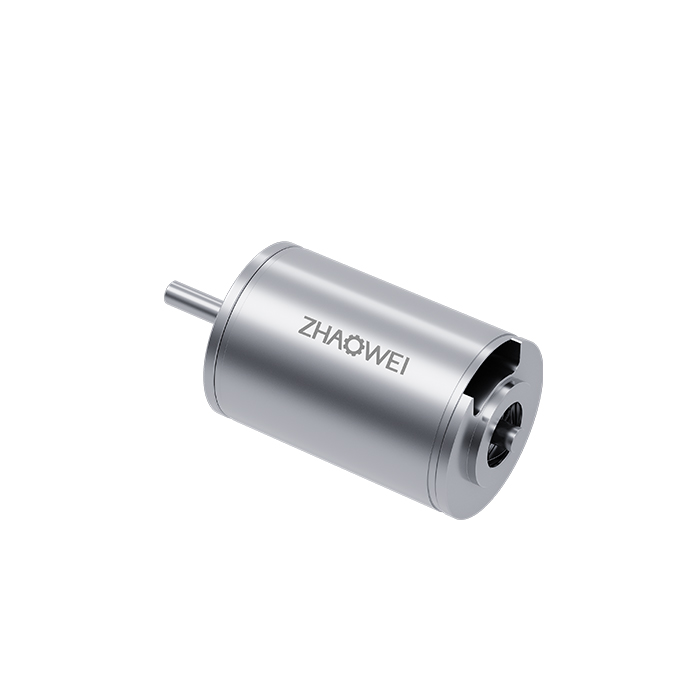

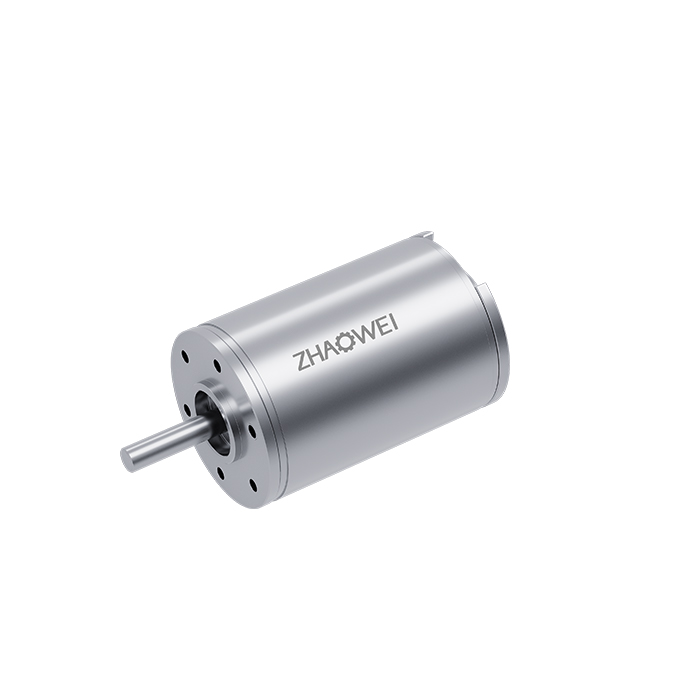

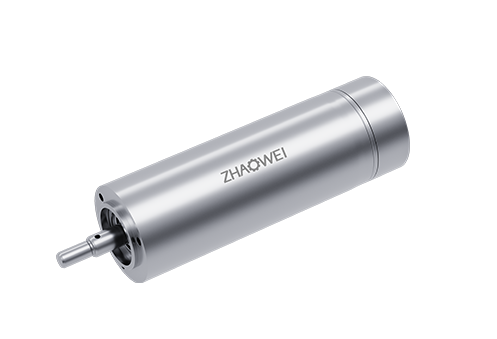

Φ22mm無刷空心杯電機（MC2232）
產品型號：MC2232
直徑：22
長度：32
額定電壓（V）：24
額定轉速：10400
堵轉轉矩（mNm）：627
堵轉電流（A) ：47
轉矩常數（mNm/A）：13.7
速度常數（rpm/V) ：699
輸出軸直徑：3
電機參數
| 電機數據（額定值） | |||||
| 額定電壓（V) | 24 | 28 | |||
| 空載轉速 | 11700 | 7200 | |||
| 空載電流（A) | 0.085 | 0.06 | |||
| 額定轉速 (rpm) | 10400 | 5500 | |||
| 額定轉矩(mNm) | 15 | 20 | |||
| 額定電流(A) | 0.96 | 0.65 | |||
| 堵轉轉矩(mNm) | 132 | 81.9 | |||
| 堵轉電流(A) | 7.2 | 2.35 | |||
| 最大效率(%) | 71.8 | 70.7 | |||
| 電機常數（額定值） | |||||
| 相間電阻（Ω） | 3.5 | 11.9 | |||
| 相間電感（mH） | 0.43 | 0.77 | |||
| 轉矩常數（mNm/A） | 13.7 | 35.7 | |||
| 速度常數（rpm/V） | 699 | 267 | |||
| 轉速/轉矩斜度（ rpm/mNm） | 26.6 | 89.1 | |||
| 機械時間常數（ms） | 1.3 | 14.18 | |||
| 轉子慣量（gcm2） | 1.52 | 1.52 | |||
| 熱參數 | |||||
| 機殼-環境熱阻（K/W） | 13.6 | 16.3 | |||
| 繞組-機殼熱阻（K/W） | 350 | 456.5 | |||
| 繞組熱時間常數（s） | 5.7 | 8.6 | |||
| 電機熱時間常數（s） | 1340 | 1500 | |||
| 環境溫度（℃） | ?? -20…+100 | ?? -20…+100 | |||
| 最高繞組溫度（℃） | 125 | 125 | |||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速 | 25 000 | ||
| 最大軸向間隙 | < 3 N? 0 | ||
| ?12 N > 3 N??0.1（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 3.2 | ||
| 最大允許安靜態裝力（N） | 29 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 15 | ||
| 端子型號 | |||
| CJT A1257HRE-5P? UL1571 AWG26 | |||
| CJT C6201HFB-2*2P UL1571 AWG22 | |||
| CJT C6201HFB-2X5P UL10064 AWG30 | |||
*注：以上具體參數可根據客戶要求定制。

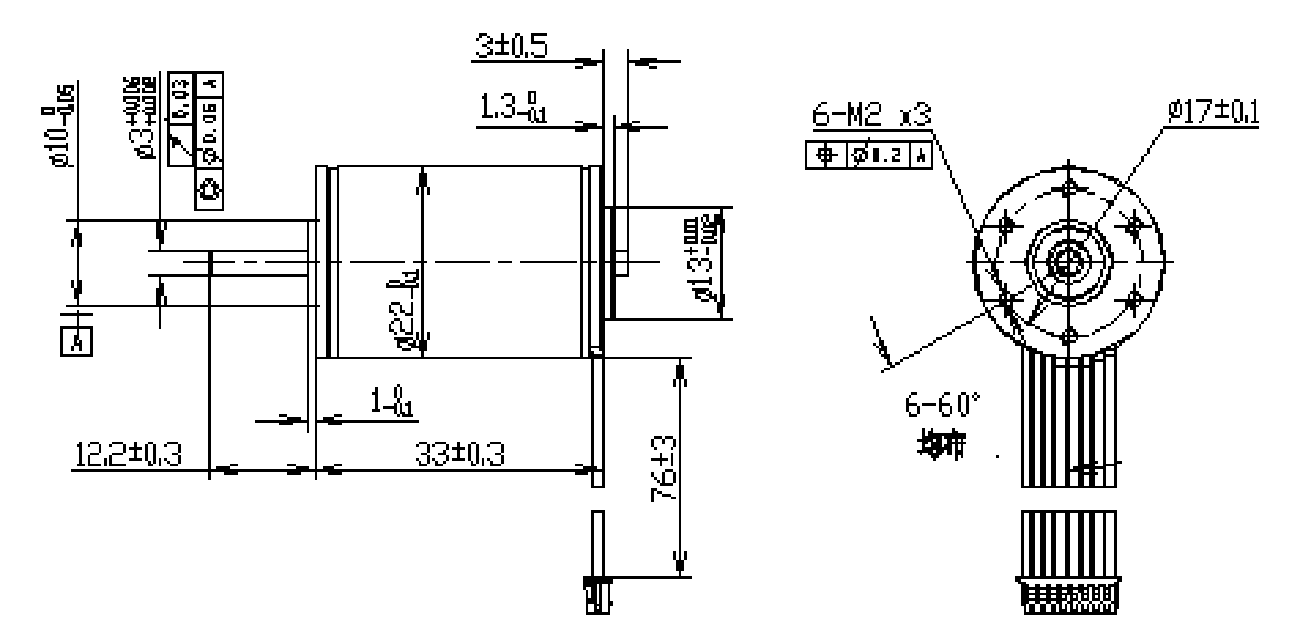

設計圖紙
查看詳情
應用場景
資料下載
Φ22mm無刷空心杯電機（MC2232）規格書
